Схемы обвязки котлов

Купив котёл для своего дома, становится очень важной задачей – правильно его подключить. Именно обвязка котла является одной из важнейших задач для дальнейшей производительной работы.


Что, если отопительный прибор будет иметь высокий уровень КПД, и идеально соответствовать параметрам вашего дома, но будет неправильно подключен? – Конечно же все его достоинства и преимущества будут весьма бесполезны и неэффективны при неправильной обвязке.


Во избежание допущения ошибок при подключении, ниже приведены различные схемы для правильной обвязки котла и, как следствие, высокопроизводительной и бесперебойной работы на протяжении долгих лет.

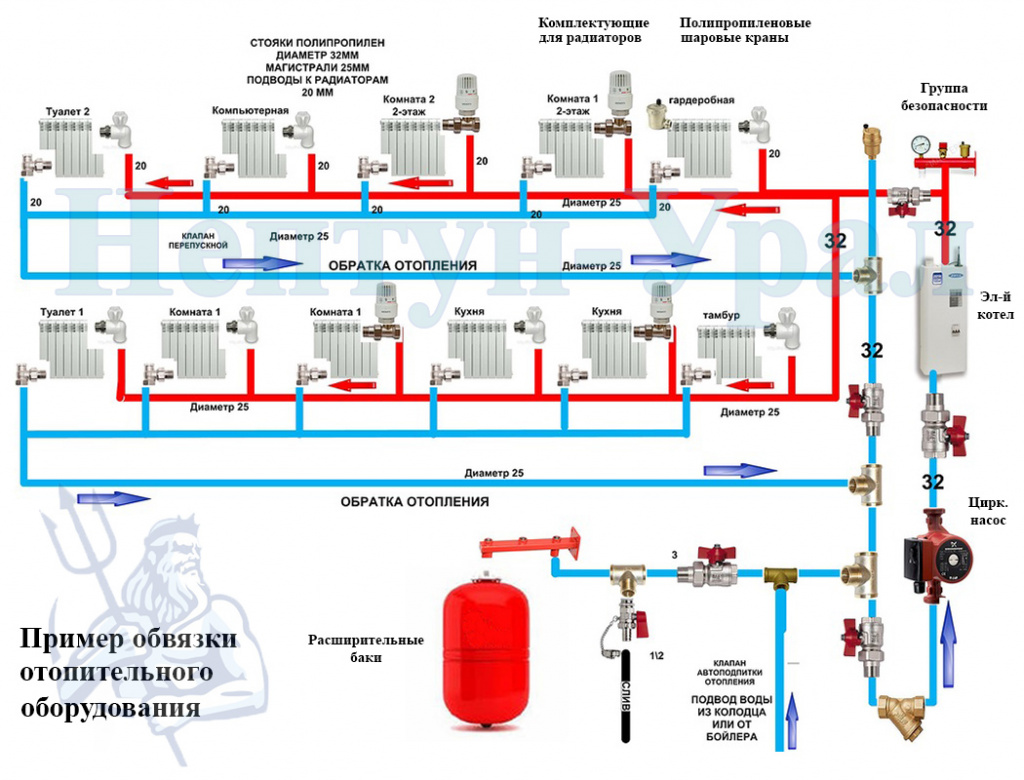

Пример обвязки отопительного оборудования:

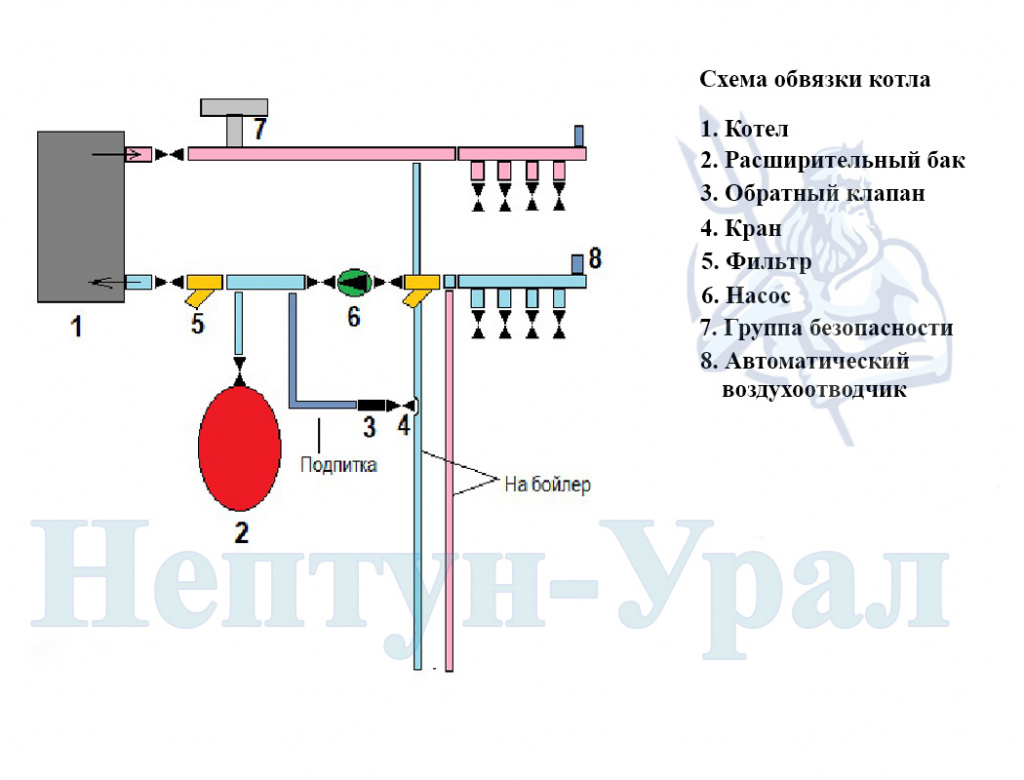

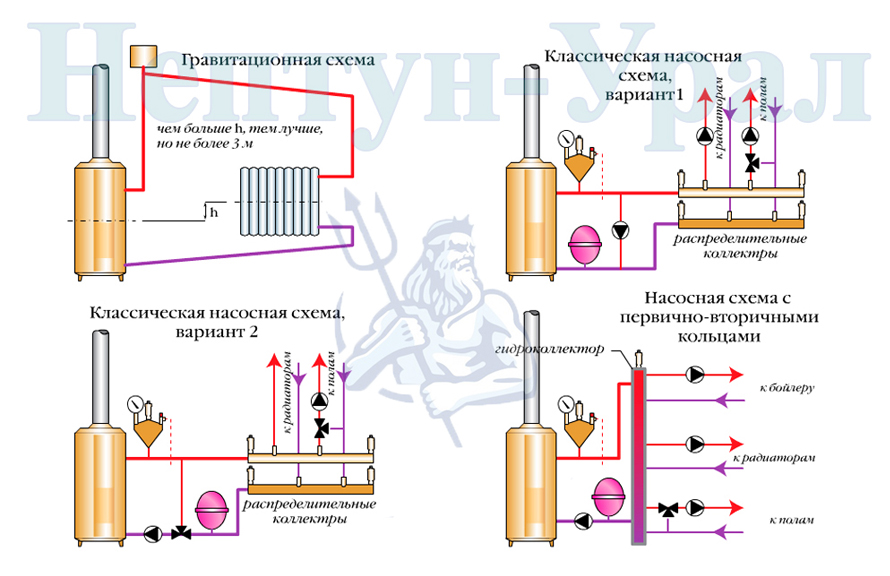

Принципиальные схемы обвязки котельного оборудования:

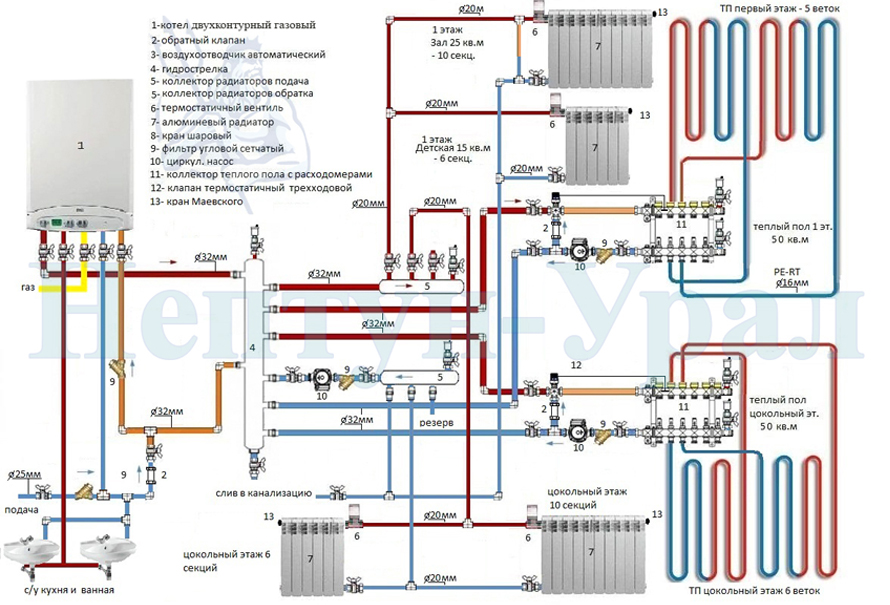

Схема обвязки настенного двухконтурного газового котла:







Схема обвязки одноконтурного настенного газового котла:

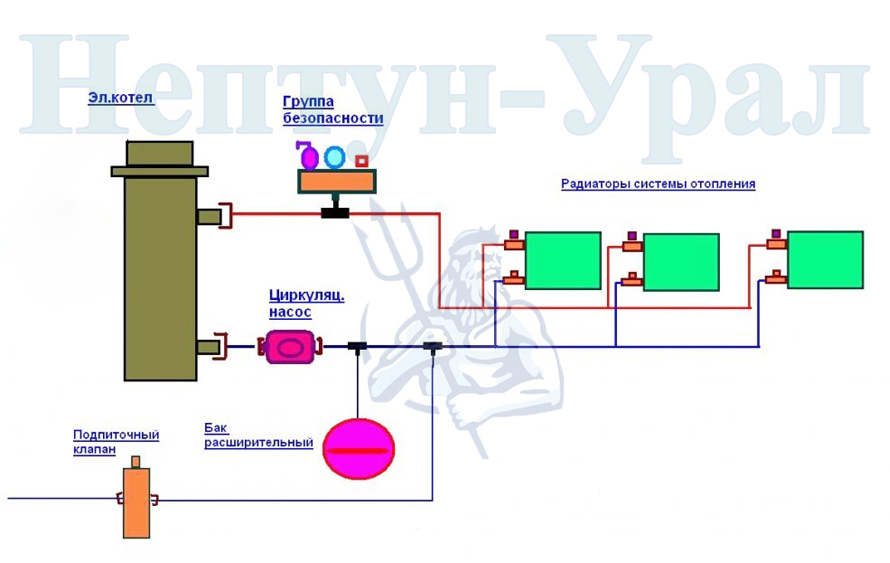

Схема обвязки электрического котла:

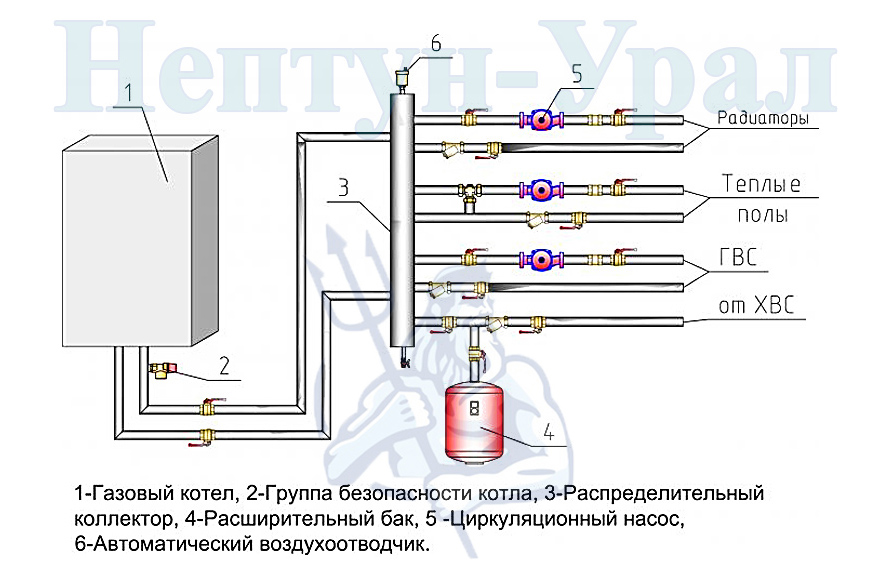

Обвязка газового котла:

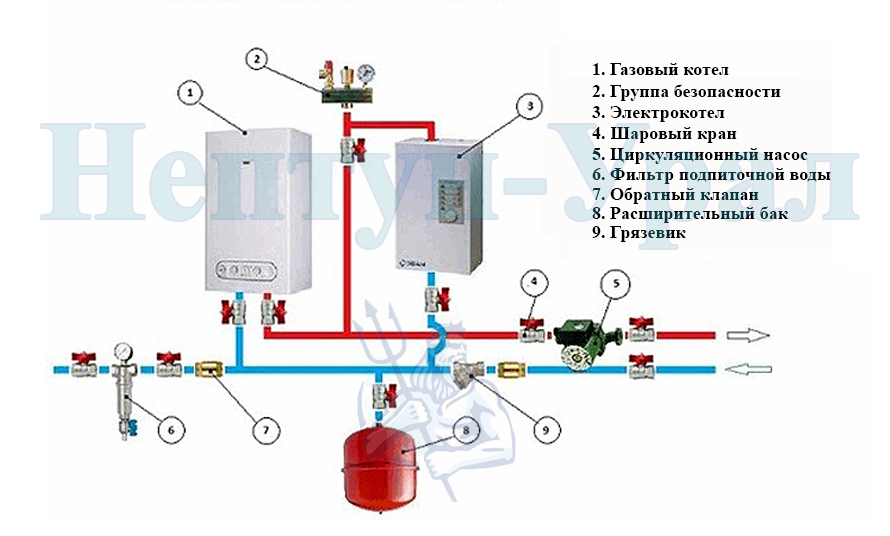

Обвязка газового и электрического котлов:
