Схемы обвязки бойлеров

Обвязка бойлера – очень важная задача, результатом которой будет продолжительная и легкая эксплуатация водонагревательного оборудования. Под обвязкой подразумевают подсоединение трубопроводов котельного оборудования с водоснабжением. Данная схема наглядно поможет вам осуществить правильную обвязку бойлера.

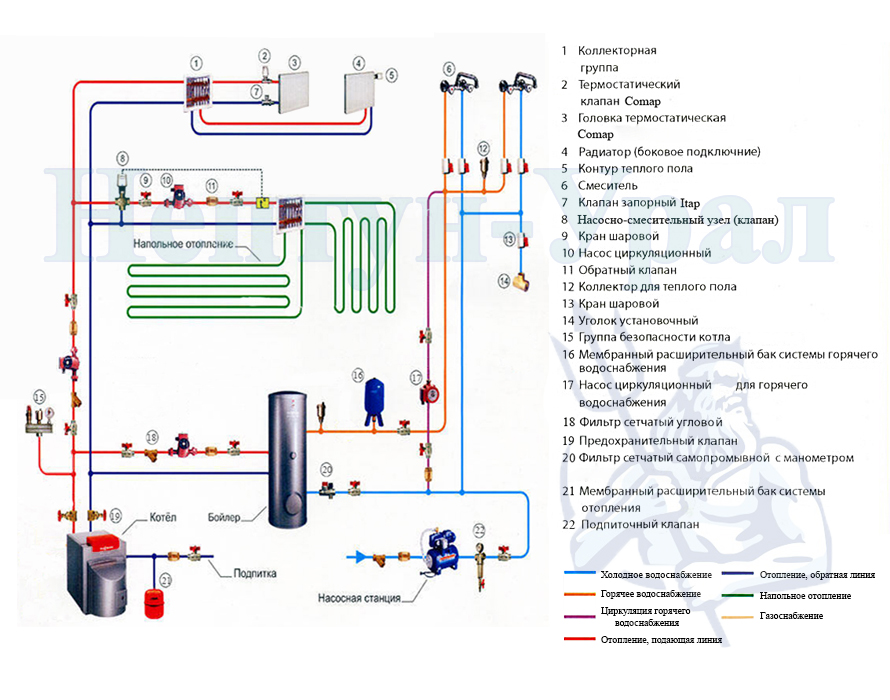

Общая схема подключения бойлера косвенного нагрева:
