Обвязка радиаторов отопления является очень важным процессом в обустройстве отопительной системы. От нее зависит, на сколько продуктивно и долго будут работать отопительные приборы. Способ подключения должен быть выбран заранее, чтоб произвести подготовку помещения к монтажу. Отопительная система состоит из таких компонентов, как котел, трубопровод и отопительные батареи. Процесс обвязки не представляет собой ничего сложного, достаточно отнестись к процессу с большой ответственностью или доверить его организациям, специализирующимся на данной работе.
Ниже приведены схемы, благодаря которым можно произвести обвязку, обеспечивающую высокий уровень производительности, гарантирующий качественную работу системы отопления.

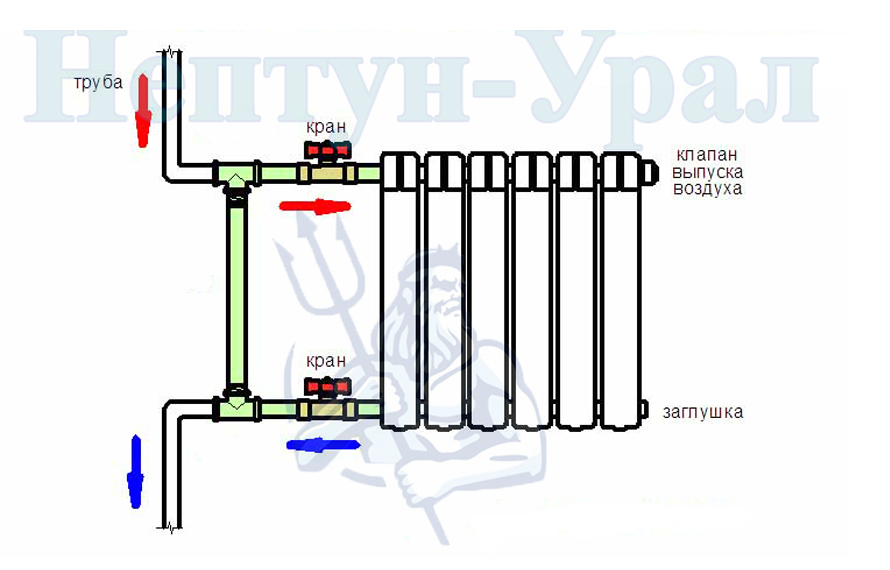

Схема подключения «Однотрубная простая»:

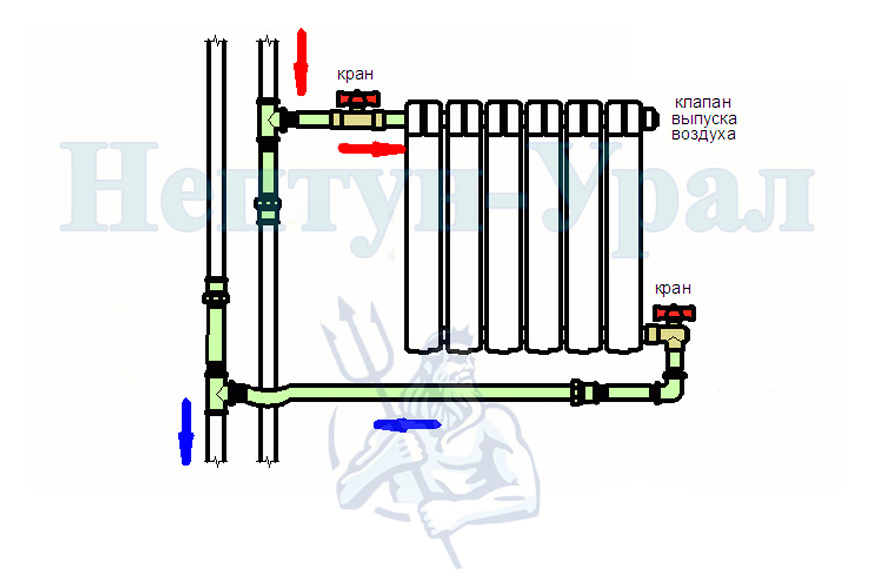

Схема подключения «Двухтрубная диагональная»:

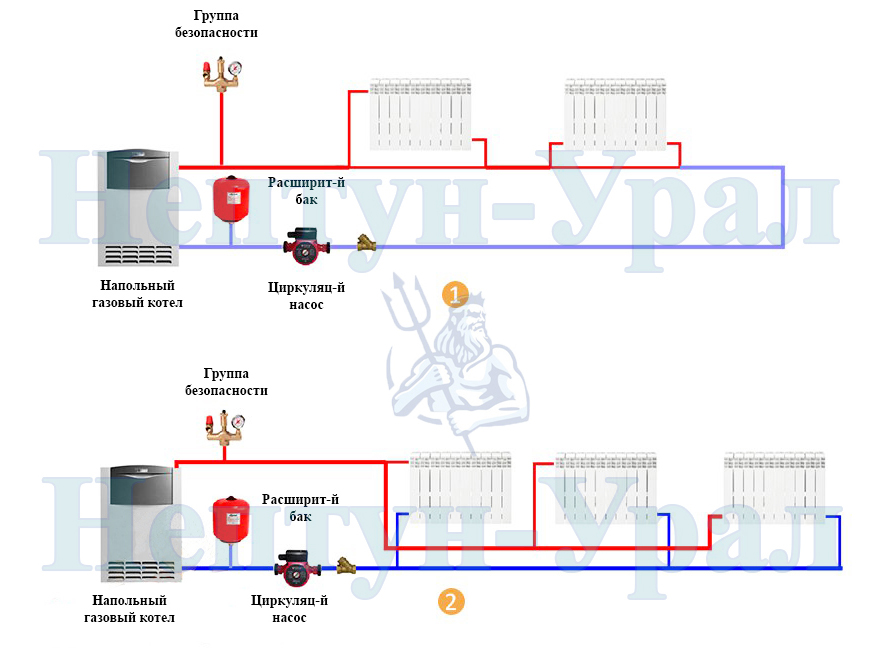

Схемы подключения радиаторов с напольным газовым котлом:
Пример подключения радиатора к однотрубной системе:
